可设置为兼容模式,有以下2种设置方法:

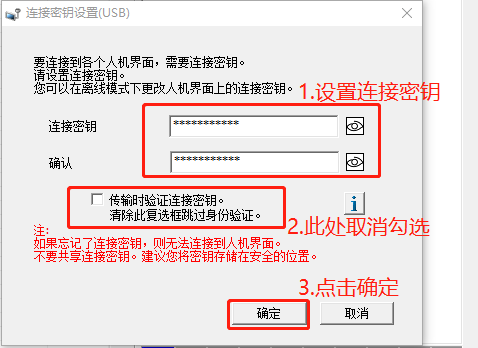

设置方法1:当使用传输工具(V4.09.200及以上)***传输工程至HMI(V4.09.120及以下)或新HMI时,在连接密钥设置窗口中如下图设置即可。

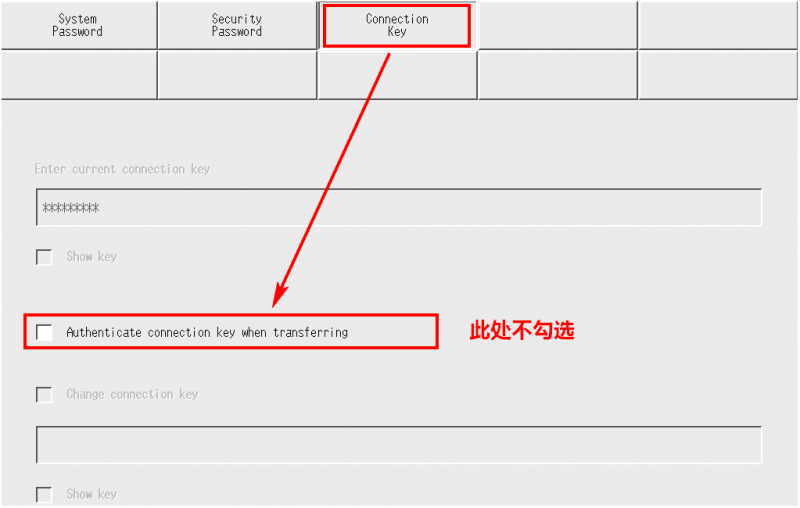

设置方法2:已知连接密钥,可在HMI(V4.09.200及以上)的离线模式下的【Password Setting-Connection Key】中设置,如图所示。
A2忘记/不知道连接密钥如何传输工程?
可通过初始化内存来重置连接密钥或者采用Memory Loader进行工程传输。
方法1:初始化内存,此方法会清空屏内工程并删除删屏中内部存储器中的所有数据,请谨慎操作,具体步骤如下:

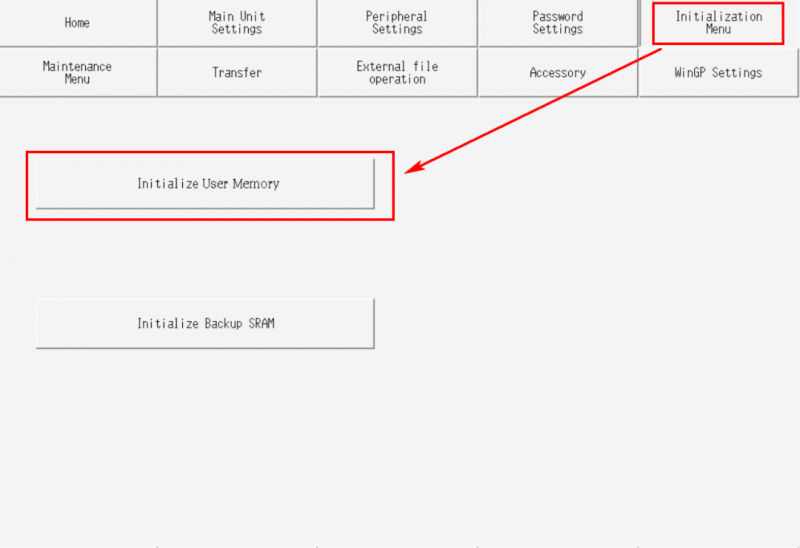

步骤1. 进入离线模式,初始化内存,操作如下图所示。

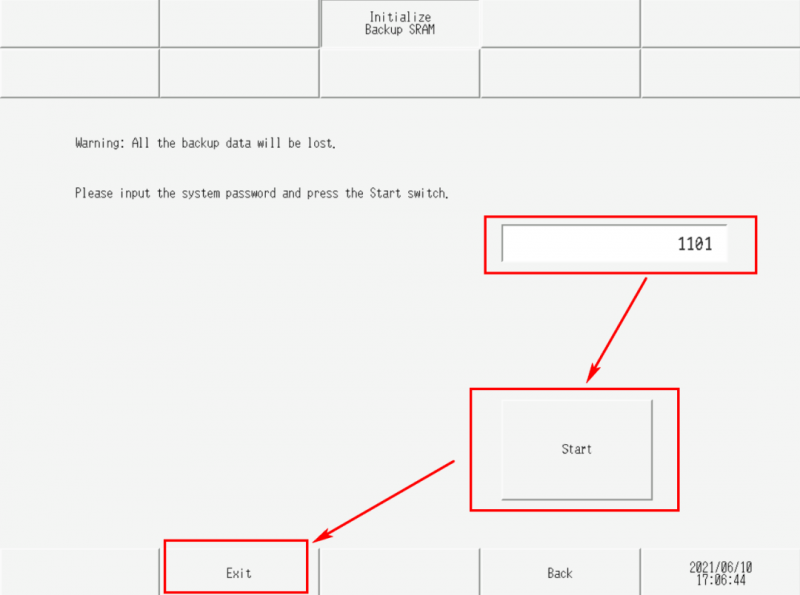

[输入系统密码,默认:1101;点击Start,然后点击Exit退出]

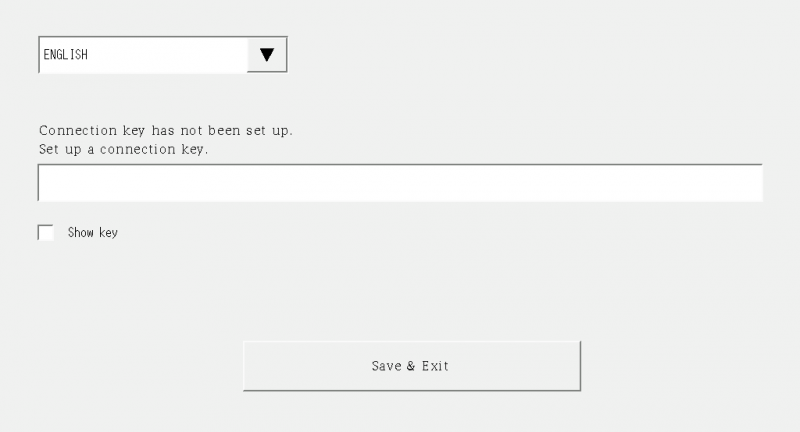

步骤2. 初始化内存完成以后,退出离线模式,会显示连接密钥设置界面,如图所示,在此界面设置新的连接密钥。,
方法2:可用任意版本的Memory Loader直接进行工程传输,具体操作和以往保持一致,故不赘述。
A3 如何更改连接密钥?
仅能在离线模式下更改。在HMI的离线模式下更改了连接密钥以后,还需要在传输工具中重新设置连接密钥,以确保下次能成功传输工程,具体操作如下。

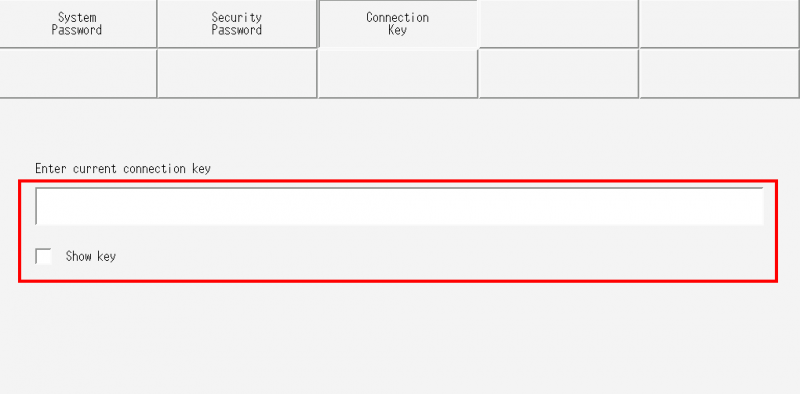

步骤1. HMI离线模式下更改连接密钥,如图所示。

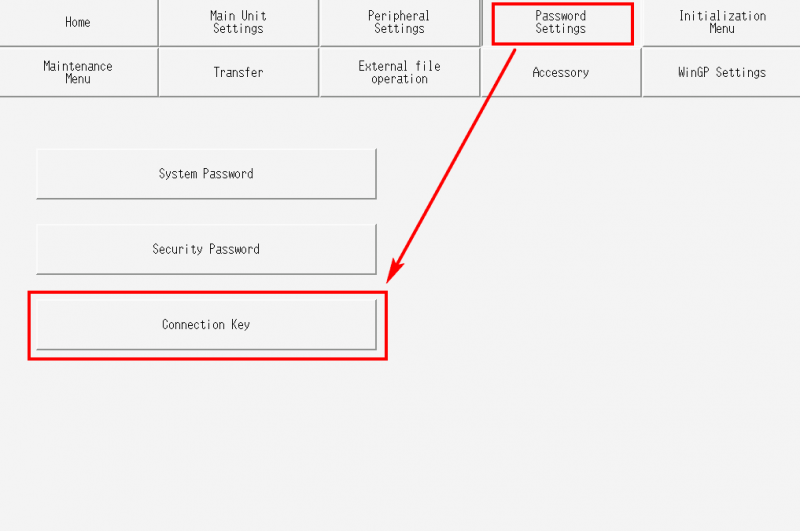

[选择Password Setting -> Connection Key]
[输入正确的连接密钥]
[勾选Change connection key,并输入新的连接密钥]

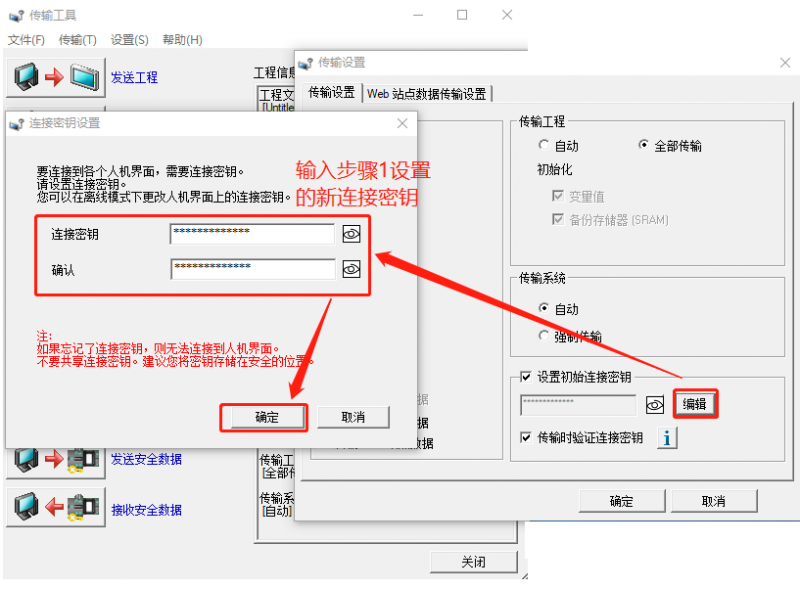

步骤2:在传输工具中输入步骤1设置的新连接密钥,如图所示。
A4 传输工程时每次都要手动输入连接密钥,有自动填入连接密钥的方法吗?

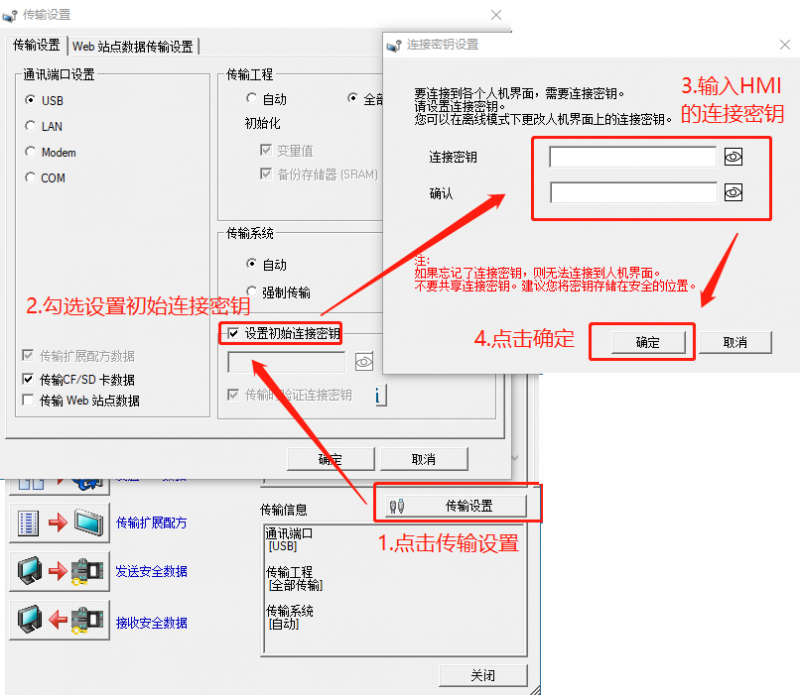

勾选设置初始连接密钥,并填入正确的内容,如下图所示。

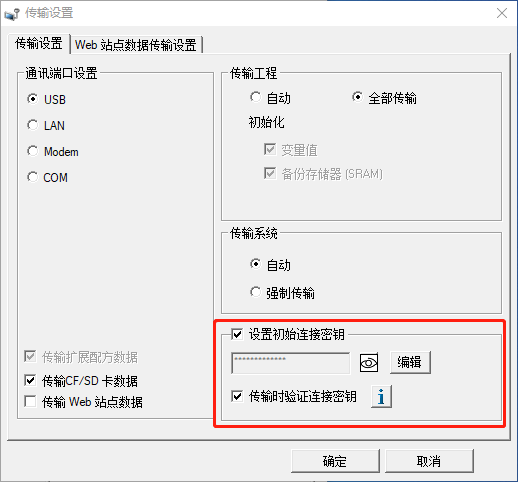

A5 如下图所示的传输设置中【设置初始连接密钥】和【传输时验证连接密钥】,有什么作用?

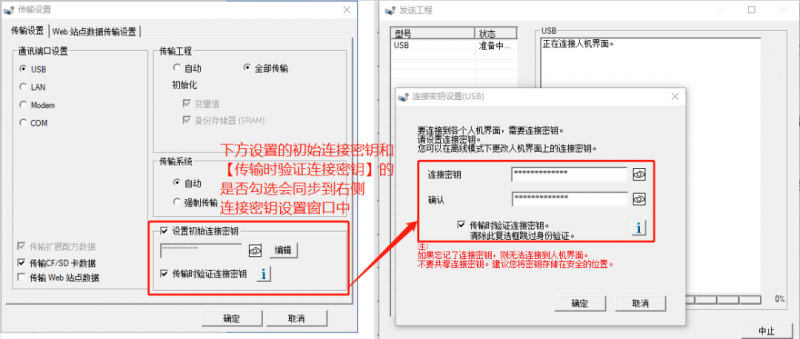

作用1:当使用传输工具(V4.09.200及以上)***传输工程至HMI(V4.09.120及以下)或新HMI时,传输设置中的设置的连接密钥和勾选情况和会同步到连接密钥设置窗口中。

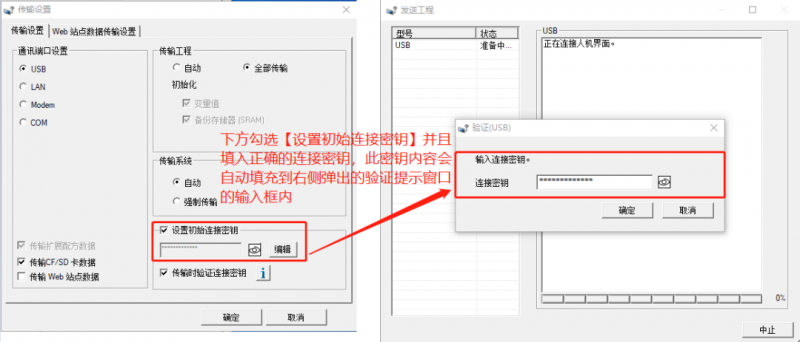

作用2:可在传输工程时弹出的验证提示窗口中自动填入连接密钥,无需手动输入连接密钥,如图所示。
